当前位置:首页 » 铭昊产品中心 » 美森(Mason)模具弹簧 » 日本JIS标准模具弹簧 » SB茶色弹簧 » SB极重荷重模具弹簧

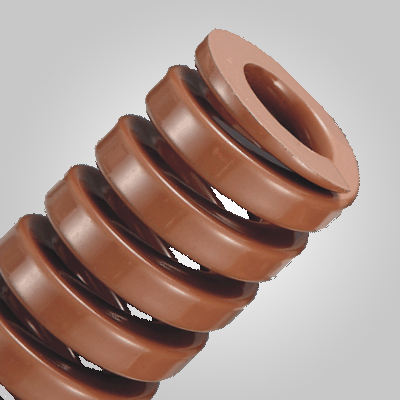

SB极重荷重模具弹簧
prevnext
查看全部大图

SB极重荷重模具弹簧

铭昊产品分类： SB茶色弹簧
    制作标准：茶色弹簧按日本JIS工业标准制作。
    弹簧材料：采用铬合金钢耐高温寿命长等特点。
    材料造型：呈矩形截面圆角形状减少应力集中。
    强压处理：三次以上强压处理,消除了内应力。
    强化处理：表面强化处理,延长弹簧疲劳寿命。
    使用寿命：较高寿命日标为100万次。
    表面处理：彩色电泳漆生产符合欧洲SOS标准。
    弹簧应用：应用于模具、夹具、工业离合器等。
    订购热线：400-803-0115
    产品详情

      三一(Sanyi)模具弹簧

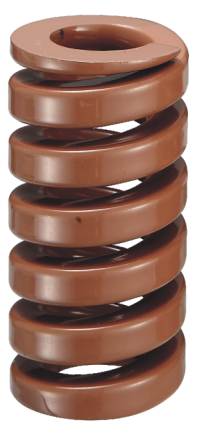

      SB茶色模具弹簧图   SB茶色弹簧尺寸图



      公制（日本）JIS标准模具弹簧

      SB极重荷重模具弹簧（茶色弹簧）

      荷重计算方式：弹簧刚度kgf/mm*l（压缩量）=kgf(荷重）
      如：代号SB8*15（30万回时）

      刚度kgf/mm*l（压缩量）=kgf（荷重）
      10.8*3.0=33.0kgf







      SB茶色弹簧使用寿命与压缩比关系
      100万次 50万次 30万次 最大压缩量
      Lo×16.0% Lo×18.0% Lo×20.0% Lo×24%





      JIS日标SB茶色弹簧规格表
      规格 单价 刚度 压缩量 压缩量 压缩量
      (modle) deflection deflection deflection
      外径×内径×长度 16% 18% 20%
      Dh×Dd×Lo 1.000.000 500.000  300.000
      mm RMB kgf/mm l/mm Kgf{N}  l/mm Kgf{N}  l/mm Kgf{N}
      SB6×3×10 6.5 9.2 1.6 14 1.8 16 2.0  18
      15 6.5 6.00 2.4 2.7 3.0
      20 7.0 4.50 3.2 3.6 4.0
      25 7.5 3.60 4.0 4.5 5.0
      30 8.0 3.00 4.8 5.4 6.0
      35 8.5 2.57 5.6 6.3 7.0
      40 9.0 2.25 6.4 {137.35} 7.2 {156.8} 8.0  {176.4}
      45 9.5 2.00 7.2 8.1 9.0
      50 11.0 1.80 8.0 9.0 10.0
      55 11.5 1.64 8.8 9.9 11.0
      60 12.0 1.50 9.6 10.8 12.0
      SB8×4×10 5.5 16.94 1.6 26 1.8 30 2.0  33
      15 5.5 10.80 2.4 2.7 3.0
      20 6.0 8.13 3.2 3.6 4.0
      25 6.5 6.50 4.0 4.5 5.0
      30 7.0 5.42 4.8 5.4 6.0
      35 7.5 4.64 5.6 6.3 7.0
      40 8.0 4.10 6.4 {255.0} 7.2 {304.0} 8.0  {343.2}
      45 8.5 3.61 7.2 8.1 9.0
      50 9.0 3.33 8 9 10.0
      55 10.0 3.00 8.8 9.9 11.0
      60 10.0 2.75 9.6 10.8 12.0
      SB10×5×20 3.7 11.25 3.2 36 3.6 41 4.0  45
      25 3.9 9.00 4 4.5 5.0
      30 4.3 7.50 4.8 5.4 6.0
      35 4.5 6.43 5.6 6.3 7.0
      40 4.8 5.63 6.4 7.2 8.0
      45 5.2 5.00 7.2 8.1 9.0
      50 5.4 4.50 8 9 10.0
      55 5.8 4.09 8.8 {353} 9.9 {402} 11.0  {441}
      60 6 3.75 9.6 10.8 12.0
      65 6.3 3.47 10.4 11.7 13.0
      70 6.7 3.21 11.2 12.6 14.0
      75 6.9 3.00 12 13.5 15.0
      80 7.2 2.82 12.8 14.4 16.0
      SB12×6×20 3.9 14.50 3.2 46 3.6 52 4.0  58
      25 4.3 11.60 4 4.5 5.0
      30 4.5 9.67 4.8 5.4 6.0
      35 4.8 8.29 5.6 6.3 7.0
      40 5.2 7.25 6.4 7.2 8.0
      45 5.4 8.44 7.2 8.1 9.0
      50 5.7 5.80 8 9 10.0
      55 6.3 5.27 8.8 {451} 9.9 {510} 11.0  {569}
      60 6.9 4.83 9.6 10.8 12.0
      65 7.5 4.44 10.4 11.7 13.0
      70 8.2 4.13 11.2 12.6 14.0
      75 8.7 3.85 12 13.5 15.0
      80 9.3 3.61 12.8 14.4 16.0
      SB14×7×25 5.4 15.00 4.0 60 4.5 68 5.0  75
      30 5.7 12.50 4.8 5.4 6.0
      35 6.3 10.72 5.6 6.3 7.0
      40 6.9 9.38 6.4 7.2 8.0
      45 7.5 8.34 7.2 8.1 9.0
      50 8.5 7.50 8.0 9.0 10.0
      55 8.7 6.82 8.8 9.9 11.0
      60 9.3 6.25 9.6 {588} 10.8 {667} 12.0  {736}
      65 9.9 5.77 10.4 11.7 13.0
      70 10.5 5.36 11.2 12.6 14.0
      75 11.1 5.00 12.0 13.5 15.0
      80 11.7 4.69 12.8 14.4 16.0
      90 13.2 4.17 14.4 16.2 18.0
      SB16×8×25 6 20.00 4.0 80 4.5 90 5.0  100
      30 6.3 16.67 4.8 5.4 6.0
      35 6.9 14.29 5.6 6.3 7.0
      40 7.5 12.50 6.4 7.2 8.0
      45 8.2 11.11 7.2 8.1 9.0
      50 8.7 10.00 8.0 9.0 10.0
      55 9.3 9.09 8.8 {785} 9.9 {883} 11.0  {981}
      60 9.9 8.34 9.6 10.8 12.0
      65 10.5 7.69 10.4 11.7 13.0
      70 11.1 7.14 11.2 12.6 14.0
      75 11.7 6.67 12.0 13.5 15.0
      80 12.3 6.25 12.8 14.4 16.0
      90 13.5 5.56 14.4 16.2 18.0
      100 14.7 5.00 16.0 18.0 20.0
      SB18×9×25 6.7 25.00 4.0 100 4.5 113 5.0  125
      30 7.3 20.84 4.8 5.4 6.0
      35 7.8 17.86 5.6 6.3 7.0
      40 8.4 15.63 6.4 7.2 8.0
      45 9 13.89 7.2 8.1 9.0
      50 9.7 12.50 8.0 9.0 10.0
      55 10.2 11.37 8.8 9.9 11.0
      60 10.8 10.84 9.6 {981} 10.8 {1108} 12.0  {1266}
      65 11.4 9.62 10.4 11.7 13.0
      70 12 8.93 11.2 12.6 14.0
      75 12.8 8.34 12.0 13.5 15.0
      80 13.5 7.82 12.8 14.4 16.0
      90 14.7 6.95 14.4 16.2 18.0
      100 16.2 6.26 16.0 18.0 20.0
      SB20×11×25 7.2 32.00 4.0 128 4.5 144 5.0  160
      30 7.8 26.67 4.8 5.4 6.0
      35 8.4 22.86 5.6 6.3 7.0
      40 9 20.00 6.4 7.2 8.0
      45 9.6 17.78 7.2 8.1 9.0
      50 10.2 16.00 8.0 9.0 10.0
      55 10.8 14.55 8.8 9.9 11.0
      60 11.4 13.33 9.6 10.8 12.0
      65 12 12.31 10.4 {1255} 11.7 {1412} 13.0  {1569}
      70 12.8 11.43 11.2 12.6 14.0
      75 13.2 10.67 12.0 13.5 15.0
      80 13.8 10.00 12.8 14.4 16.0
      90 15.8 8.89 14.4 16.2 18.0
      100 18 8.00 16.0 18.0 20.0
      125 21.7 6.40 20.0 22.5 25.0
      150 25.5 5.33 24.0 27.0 30.0
      SB22×11×25 7.8 39.00 4.0 156 4.5 176 5.0  195
      30 8.4 32.50 4.8 5.4 6.0
      35 9 27.86 5.6 6.3 7.0
      40 9.6 24.38 6.4 7.2 8.0
      45 10.2 21.67 7.2 8.1 9.0
      50 10.8 19.50 8.0 9.0 10.0
      55 11.4 17.73 8.8 9.9 11.0
      60 12 16.25 9.6 10.8 12.0
      65 12.8 15.00 10.4 {1530} 11.7  {1762} 13.0  {1912}
      70 13.5 13.93 11.2 12.6 14.0
      75 14.3 13.00 12.0 13.5 15.0
      80 15 12.19 12.8 14.4 16.0
      90 16.8 10.83 14.4 16.2 18.0
      100 18.7 9.75 16.0 18.0 20.0
      125 22.2 7.80 20.0 22.5 25.0
      150 26.2 6.50 24.0 27.0 30.0
      SB25×12.5×25 8.7 49.00 4.0 196 4.5 221 5.0  245
      30 9.3 40.80 4.8 5.4 6.0
      35 9.9 35.00 5.6 6.3 7.0
      40 10.5 30.60 6.4 7.2 8.0
      45 11.1 27.20 7.2 8.1 9.0
      50 11.7 24.50 8.0 9.0 10.0
      55 12.3 22.30 8.8 9.9 11.0
      60 13.2 14.3 15.3 10.8
      11.7
      12.6      		 12.0
      13.0
      14.0
      65 20.4 18.80 17.50
      70 9.6 10.4 11.2 {1922} {2167} {2403}
      75 16.2 16.30 12.0 13.5 15.0
      80 17.3 15.30 12.8 14.4 16.0
      90 19.8 13.60 14.4 16.2 18.0
      100 22.2 12.30 16.0 18.0 20.0
      125 26.2 9.80 20.0 22.5 25.0
      150 32.2 6.50 24.0 27.0 30.0
      175 37.5 8.17 28.0 31.5 35.0
      SB27×13.5×25 9.3 58.00 4.0 232 4.5 261 5.0  290
      30 9.9 48.33 4.8 5.4 6.0
      35 10.5 41.43 5.6 6.3 7.0
      40 11.1 36.25 6.4 7.2 8.0
      45 11.7 32.22 7.2 8.1 9.0
      50 12.3 29.00 8.0 9.0 10.0
      55 13.2 26.36 8.8 9.9 11.0
      60 14.3 24.17 9.6 10.8 12.0
      65 15.3 22.31 10.4 11.7 13.0
      70 16.2 20.71 11.2 {2275} 12.6 {2560} 14.0  {2843}
      75 17.3 19.33 12.0 13.5 15.0
      80 18.8 18.13 12.8 14.4 16.0
      90 21 16.11 14.4 16.2 18.0
      100 23.2 14.50 16.0 18.0 20.0
      125 28.2 11.60 20.0 22.5 25.0
      150 33.7 9.67 24.0 27.0 30.0
      175 40.4 8.28 28.0 31.5 35.0
      SB30×15×25 10.5 72.00 4.0 288 4.5 324 5.0  360
      30 11.4 60.00 4.8 5.4 6.0
      35 12.3 51.43 5.6 6.3 7.0
      40 13.2 45.00 6.4 7.2 8.0
      45 14.3 40.00 7.2 8.1 9.0
      50 15.3 36.00 8.0 9.0 10.0
      55 16.2 32.72 8.8 9.9 11.0
      60 17.3 30.00 9.6 10.8 12.0
      65 18.8 27.69 10.4 {2824} 11.7 {3177} 13.0  {3530}
      70 20.2 25.71 11.2 12.6 14.0
      75 21.7 24.00 12.0 13.5 15.0
      80 23.2 22.50 12.8 14.4 16.0
      90 25.5 20.00 14.4 16.2 18.0
      100 28.2 18.00 16.0 18.0 20.0
      125 34.5 14.40 20.0 22.5 25.0
      150 41.2 12.00 24.0 27 30.0
      175 47.9 10.28 28.0 31.5 35.0
      200 55.3 9.00 32.0 36 40.0
      SB35×17.5×40 14.7 61.25 6.4 392 7.2 441 8.0  490
      45 15.8 54.44 7.2 8.1 9.0
      50 16.8 49.00 8.0 9 10.0
      55 18 44.54 8.8 9.9 11.0
      60 19.8 40.83 9.6 10.8 12.0
      65 21.7 37.69 10.4 11.7 13.0
      70 23.9 35.00 11.2 {3844} 12.6 {4325} 14.0  {4805}
      75 26.2 32.67 12.0 13.5 15.0
      80 29.2 30.62 12.8 14.4 16.0
      90 33.7 27.22 14.4 16.2 18.0
      100 38.2 24.50 16.0 18 20.0
      125 44.9 19.60 20.0 22.5 25.0
      150 52.4 16.33 24.0 27 30.0
      175 61.3 14.00 28.0 31.5 35.0
      200 70.3 12.50 32.0 36 40.0
      SB40×20×40 20.7 80.00 6.4 512 7.2 576 8.0  640
      50 24.7 64.00 8.0 9 10.0
      60 29.2 53.33 9.6 10.8 12.0
      70 34.5 45.71 11.2 12.6 14.0
      80 40.4 40.00 12.8 14.4 16.0
      90 44.9 35.55 14.4 {5021} 16.2 {5649} 18.0  {6276}
      100 50.1 32.00 16.0 18 20.0
      125 61.3 25.60 20.0 22.5 25.0
      150 70.3 21.33 24.0 27 30.0
      175 80.8 18.28 28.0 31.5 35.0
      200 89.7 16.00 32.0 36 40.0
      250 112.2 12.80 40.0 45 50.0
      SB50×25×50 32.2 100.00 8.0 800 9 900 10.0  1000
      60 37.5 83.33 9.6 10.8 12.0
      70 43.4 71.42 11.2 12.6 14.0
      80 50.1 62.50 12.8 14.4 16.0
      90 56.8 55.55 14.4 16.2 18.0
      100 62.8 50.00 16.0 {7845} 18 {8826} 20.0  {9807}
      125 75.8 40.00 20.0 22.5 25.0
      150 86.7 33.33 24.0 27 30.0
      175 101.7 28.57 28.0 31.5 35.0
      200 116.6 25.00 32.0 36 40.0
      250 152.5 20.00 40.0 45 50.0
      300 182.4 16.66 48.0 54 60.0
      SB60×30×60 50.8 120.00 9.6 1152 10.8 1296 12.0  1440
      70 62.8 102.86 11.2 12.6 14.0
      80 77.8 90.00 12.8 14.4 16.0
      90 92.7 80.00 14.4 16.2 18.0
      100 107.7 72.00 16.0 18 20.0
      125 137.6 57.60 20.0 22.5 25.0
      150 167.5 48.00 24.0 {11297} 27 {12709} 30.0  {14122}
      175 194.4 41.14 28.0 31.5 35.0
      200 224.3 36.00 32.0 36 40.0
      250 281.1 28.80 40.0 45 50.0
      300 328.9 24.00 48.0 54 60.0
