模具弹簧厂家

SJB超重荷重模具弹簧

铭昊产品分类: SJB黄色弹簧
    制作标准:SJB黄色弹簧按ISO10243标准制作。
    弹簧材料:采用铬合金钢耐高温寿命长等特点。
    材料造型:呈矩形截面圆角形状减少应力集中。
    强压处理:三次以上强压处理,消除了内应力。
    强化处理:表面强化处理,延长弹簧疲劳寿命。
    使用寿命:较高寿命ISO10243标准300万次。
    表面处理:彩色电泳漆生产符合欧洲SOS标准。
    弹簧应用:应用于模具、夹具、工业离合器等。
    订购热线:400-803-0115

      三一(Sanyi)模具弹簧

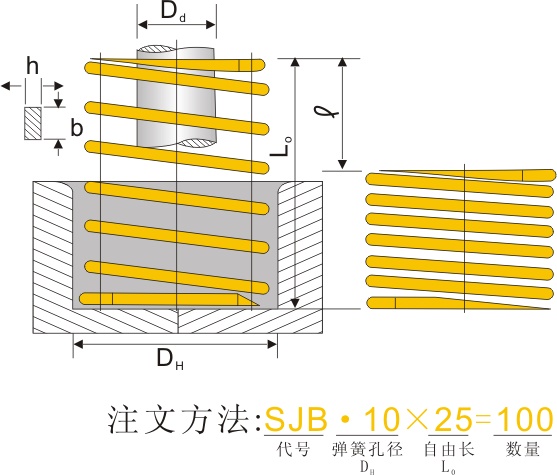

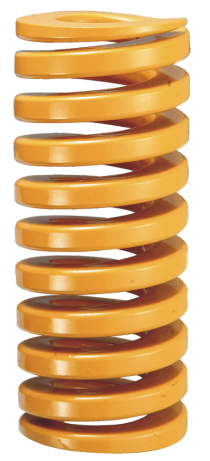

      SJB黄色模具弹簧图   SJB黄色弹簧尺寸图



      ISO-10243国际标准模具弹簧

      SJB极重荷重模具弹簧(黄色弹簧)

      荷重计算方式:弹簧刚度N/mm*l(压缩量)=N(荷重)
      如:代号SJB10*25(300万回时)
      1N=0.102kgf

      刚度N/mm*l(压缩量)=N(荷重)
      36.7*4.3=158.0N







      SJB黄色弹簧使用寿命与压缩比关系

      300万次 150万次 20万次 最大压缩量
      Lo×17% Lo×20% Lo×25% 参照压并






      ISO-10243国标SJB黄色弹簧规格表

      规格(modle ) 价格 b*h 刚度 压缩量 压缩量 压缩量

      压并

      外径×内径×长度 deflection deflection deflection
      DH×Dd×Lo 17% 20% 25%
      3.000.000 1.500.000 200.000
      mm  RMB mm N/mm mm N mm N mm N mm
      SJB 10×5×25 4 1.9× 1.6 36.7 4.3 158 5 184 6.3 231 7.7
      32 4.5 28 5.4 151 6.4 179 8 224 10
      38 6 23.8 6.5 154 7.6 181 9.5 226 12.1
      44 7 19.3 7.5 145 8.8 170 11 212 14.1
      51 7.5 16.6 8.7 144 10.2 169 12.8 212 16.3
      64 8 13.3 10.9 145 12.8 170 16 213 21
      76 9 11 12.9 142 15.2 167 19 209 25
      305 30 2.7 51.9 140 61 165 76.3 206 103.7
      SJB12.5×6.3×25 5 2.6× 2 58.2 4.3 250 5 291 6.3 367 8
      32 6 43.7 5.4 236 6.4 280 8 349 10
      38 7 36.1 6.5 235 7.6 274 9.5 343 12.5
      44 7.5 30.2 7.5 227 8.8 266 11 332 14.1
      51 8.5 26.3 8.7 229 10.2 268 12.8 337 16.8
      64 10 21.4 10.9 233 12.8 274 16 342 21.1
      76 11 17.2 12.9 222 15.2 261 19 327 25.8
      89 13 14.6 15.1 220 17.8 260 22.3 326 30.3
      102 16 12.6 17.3 218 20.4 257 25.5 321 35
      305 35 4.3 51.9 223 61 262 76.3 328 104
      SJB 16×8×25 6 3.2× 2.7 118 4.3 507 5 590 6.3 743 8.2
      32 8 89.1 5.4 481 6.4 570 8 713 10.3
      38 9 72.2 6.5 469 7.6 549 9.5 686 12.6
      44 11 60 7.5 450 8.8 528 11 660 14.9
      51 12 52.4 8.7 456 10.2 534 12.8 671 17.4
      64 13 41.3 10.9 450 12.8 529 16 661 21.7
      76 14 34.2 12.9 441 15.2 520 19 650 26
      89 16 29.6 15.1 447 17.8 527 22.3 660 30.2
      102 18 25.7 17.3 445 20.4 524 25.5 655 35
      115 20 22.5 19.6 441 23 518 28.8 648 39.1
      305 40 8.4 51.9 436 61 512 76.3 641 105
      SJB 20×10×25 10 4.1×3.7 280 4.3 1204 5 1400 6.3 1764 7
      32 11 211 5.4 1139 6.4 1350 8 1688 9.6
      38 13 166 6.5 1079 7.6 1262 9.5 1577 11.8
      44 13 140 7.5 1050 8.8 1232 11 1540 13.8
      51 14 123 8.7 1070 10.2 1255 12.8 1574 16.3
      64 17 94 10.9 1025 12.8 1203 16 1504 21.1
      76 23 78.7 12.9 1015 15.2 1196 19 1495 24.7
      89 26 68 15.1 1027 17.8 1210 22.3 1516 29
      102 29 60 17.3 1038 20.4 1224 25.5 1530 34
      115 30 52.8 19.6 1035 23 1214 28.8 1521 38.5
      127 31 47.5 21.6 1026 25.4 1207 31.8 1511 42.5
      139 31 43 23.8 1023 28 1204 35 1505 46.5
      152 32 38.7 25.8 998 30.4 1176 38 1471 50.9
      305 57 21 51.9 1090 61 1281 76.3 1602 103.7
      SJB 25×12.5×32  16 5.4×4.6 365 5.4 1971 6.4 2336 8 2920 9.6
      38 17 340 6.5 2210 7.6 2584 9.5 3230 11.4
      44 18 239 7.5 1793 8.8 2103 11 2629 13.6
      51 20 204 8.7 1775 10.2 2081 12.8 2611 16.3
      64 24 159 10.9 1733 12.8 2035 16 2544 20.5
      76 29 129.5 12.9 1671 15.2 1968 19 2461 24.3
      89 34 110 15.1 1661 17.8 1958 22.3 2453 28.5
      102 38 95.9 17.3 1660 20.4 1956 25.5 2445 32.6
      115 42 85.4 19.6 1674 23 1964 28.8 2460 36.8
      127 45 76.3 21.6 1648 25.4 1938 31.8 2426 40.6
      139 46 69 23.8 1642 28 1932 35 2415 44.5
      152 47 63.6 25.8 1640 30.4 1933 38 2417 48.6
      178 48 54 30.3 1663 35.6 1922 44.5 2403 57
      203 56 47.1 34.5 1625 40.6 1912 50.8 2393 65
      305 78 31 51.9 1609 61 1891 76.3 2365 97.6
      SJB 32×16×38 23 7.2×5.6 508 6.5 3302 7.6 3861 9.5 4826 11.4
      44 25 406 7.5 3045 8.8 3573 11 4466 13.5
      51 30 339 8.7 2949 10.2 3458 12.8 4339 15.8
      64 35 258 10.9 2812 12.8 3302 16 4128 20
      76 41 208 12.9 2683 15.2 3162 19 3952 24.3
      89 45 171.5 15.1 2590 17.8 3053 22.3 3824 28.5
      102 50 150 17.3 2595 20.4 3060 25.5 3825 32.6
      115 56 137.2 19.6 2689 23 3156 28.8 3951 37.9
      127 61 122 21.6 2635 25.4 3099 31.8 3880 41.9
      139 66 111.5 23.8 2654 28 3122 35 3903 46
      152 71 102.1 25.8 2634 30.4 3104 38 3880 50.2
      178 81 88 30.3 2666 35.6 3133 44.5 3916 59
      203 90 75.9 34.5 2619 40.6 3082 50.8 3856 67
      254 112 60.5 43.2 2614 50.8 3073 63.5 3842 84
      305 138 49 51.9 2543 61 2989 76.3 3739 101
      SJB 40×20×51 38 8.4×7.5 607 8.7 5281 10.2 6191 12.8 7770 14.5
      64 44 469 10.9 5112 12.8 6003 16 7504 19.2
      76 50 364 12.9 4696 15.2 5533 19 6916 22.8
      89 57 309 15.1 4666 17.8 5500 22.3 6891 27
      102 63 274 17.3 4742 20.4 5590 25.5 6987 32
      115 70 240 19.6 4704 23 5520 28.8 6912 35.6
      127 76 219 21.6 4730 25.4 5563 31.8 6964 39.4
      139 82 188 23.8 4474 28 5264 35 6580 43.1
      152 86.7 167 25.8 4309 30.4 5077 38 6346 47.1
      178 102 145 30.3 4394 35.6 5162 44.5 6453 55.2
      203 117 131 34.5 4520 40.6 5319 50.8 6655 64
      254 152 106 43.2 4579 50.8 5389 63.5 6731 81.3
      305 183 87 51.9 4515 61 5307 76.3 6638 97.6
      SJB 50×25×64 63 11.4×9.0


      694 10.9 7565 12.8 8883 16 11104 18.6
      76 78 560 12.9 7224 15.2 8512 19 10640 22.1
      89 93 467 15.1 7052 17.8 8313 22.3 10414 26.7
      102 108 401 17.3 6937 20.4 8180 25.5 10226 31.6
      115 123 350 19.6 6860 23 8050 28.8 10080 35.6
      127 138 316 21.6 6826 25.4 8026 31.8 10049 39.4
      139 153 274 23.8 6521 28 7672 35 9590 43.1
      152 168 240 25.8 6192 30.4 7296 38 9120 48
      178 194 216 30.3 6545 35.6 7690 44.5 9612 57
      203 224 188 34.5 6486 40.6 7633 50.8 9550 65
      254 281 154 43.2 6653 50.8 7823 63.5 9779 81.3
      305 328 128 51.9 6643 60.1 7808 76.3 9766 97.6
