模具弹簧厂家

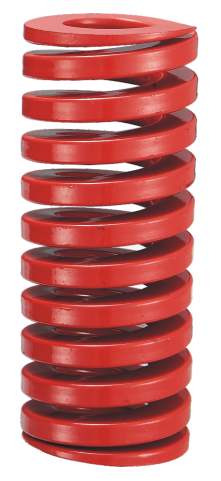

SJH重荷重模具弹簧

铭昊产品分类: SJH红色弹簧
    制作标准:SJH红色弹簧按ISO10243标准制作。
    弹簧材料:采用铬合金钢耐高温寿命长等特点。
    材料造型:呈矩形截面圆角形状减少应力集中。
    强压处理:三次以上强压处理,消除了内应力。
    强化处理:表面强化处理,延长弹簧疲劳寿命。
    使用寿命:最高寿命ISO10243标准300万次。
    表面处理:彩色电泳漆生产符合欧洲SOS标准。
    弹簧应用:应用于模具、夹具、工业离合器等。
    订购热线:400-803-0115

      三一(Sanyi)模具弹簧

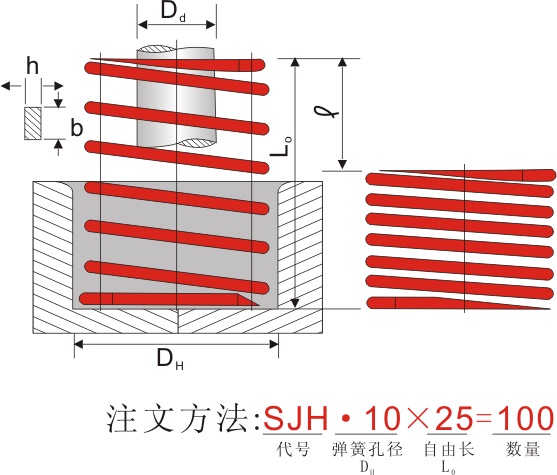

      SJH红色模具弹簧图   SB茶色弹簧尺寸图



      ISO-10243国际标准模具弹簧

      SJH重荷重模具弹簧(红色弹簧)

      荷重计算方式:弹簧刚度N/mm*l(压缩量)=N(荷重)
      如:代号SJH10*25(300万回时)
      1N=0.102kgf

      刚度N/mm*l(压缩量)=N(荷重)
      22.0*5.0=110.0N







      SJH红色弹簧使用寿命与压缩比关系

      300万次 150万次 20万次 最大压缩量
      Lo×20% Lo×25% Lo×30% 参照压并






      ISO-10243国标SJH红色弹簧规格表

      规格(modle ) 价格 b*h 刚度 压缩量 压缩量 压缩量

      压并

      外径×内径×长度 deflection deflection deflection
      DH×Dd×Lo 20% 25% 30%
      3.000.000 1.500.000 200.000
      mm  RMB mm N/mm mm N mm N mm N mm
      SJH 10×5×25 4 1.9×1.4 22.0 5.0 110 6.3 139 7.5 165 9.0
      32 4 19.4 6.4 124 8.0 155 9.6 186 11.5
      38 5 17.0 7.6 129 9.5 162 11.4 194 13.2
      44 6 14.9 8.8 131 11.0 164 13.2 197 15.5
      51 7 12.8 10.2 131 12.8 164 15.3 196 18.4
      64 8 10.6 12.8 136 16.0 170 19.2 204 23.0
      76 8.5 7.6 15.2 116 19.0 144 22.8 173 27.3
      89 10 6.8 17.8 121 22.3 152 26.7 182 32.0
      305 26 2.1 61.0 128 76.3 160 91.5 193 122.0
      SJH 12.5×6.3×25 4.5 2.4×1.9 42.2 5.0 211 6.3 266 7.5 317 9.8
      32 5 33.3 6.4 213 8.0 266 9.6 320 13.2
      38 5.5 29.4 7.6 223 9.5 279 11.4 335 15.5
      44 7 24.5 8.8 216 11.0 270 13.2 323 18.3
      51 7.5 19.5 10.2 199 12.8 250 15.3 298 22.0
      64 8 15.2 12.8 195 16.0 243 19.2 292 27.0
      76 8.5 13.4 15.2 204 19.0 255 22.8 306 32.6
      89 9 11.5 17.8 205 22.3 256 26.7 307 38.2
      102 11 8.5 20.4 173 25.5 217 30.6 260 43.8
      305 30 2.9 61.0 177 76.3 221 91.5 265 134.2
      SJH 16×8×25 5.5 3.0*2.5 76.1 5.0 381 6.3 479 7.5 571 8.4
      32 7 53.2 6.4 340 8.0 426 9.6 511 10.5
      38 8.5 48.9 7.6 372 9.5 465 11.4 557 13.3
      44 9 43.1 8.8 379 11.0 474 13.2 569 15.8
      51 10 37.3 10.2 380 12.8 477 15.3 571 18.4
      64 11 30.5 12.8 390 16.0 480 19.2 586 23.7
      76 12 26.0 15.2 395 19.0 494 22.8 593 28.1
      89 15 21.9 17.8 390 22.3 488 26.7 585 33.0
      102 16 19.3 20.4 394 25.5 492 30.6 591 37.8
      115 18 15.8 23.0 363 28.8 455 34.5 545 42.6
      305 38 7.0 61.0 427 76.3 534 91.5 640 113.0
      SJH 20×10×25 9 4.0×3.2 205.0 5.0 1025 6.3 1292 7.5 1538 8.1
      32 10 160.0 6.4 1024 8.0 1280 9.6 1536 10.6
      38 10.5 122.0 7.6 927 9. 5 1159 11.4 1391 12.5
      44 11 106.0 8.8 933 11.0 1166 13.2 1399 15.0
      51 13 90.0 10.2 918 12.8 1152 15.3 1377 17.8
      64 16 68.1 12.8 872 16.0 1090 19.2 1307 22.4
      76 17 54.5 15.2 828 19.0 1036 22.8 1243 27.0
      89 18 47.6 17.8 847 22.3 1061 26.7 1271 31.2
      102 18 41.8 20.4 853 25.5 1066 30.6 1279 36.0
      115 20 36.5 23.0 840 28.8 1044 34.5 1259 41.0
      127 21 33.0 25.4 838 31.8 1049 38.1 1257 45.0
      139 25 29.8 28.0 834 35.0 1043 42.0 1252 49.4
      152 28 27.0 30.4 821 38.0 1026 45.6 1231 54.7
      305 52 14.1 61.0 860 76.3 1076 91.5 1290 113.0
      SJH 25×12.5×25 14 5.5*4.1 355.0 5.0 1775 6.3 2237 7.5 2663 8.1
      32 15 280.0 6.4 1792 8.0 2240 9.6 2688 10.6
      38 16 204.0 7.6 1550 9.5 1938 11.4 2326 12.5
      44 17 174.0 8.8 1531 11.0 1914 13.2 2297 14.9
      51 19 145.0 10.2 1479 12.8 1856 15.3 2219 17.8
      64 23 114 12.8 1459 16 1824 19.2 2189 22.7
      76 28 93.1 15.2 1415 19.0 1769 22.8 2123 26.6
      89 32 80.3 17.8 1429 22.3 1791 26.7 2144 31.1
      102 35 70.9 20.4 1446 25.5 1808 30.6 2170 36.0
      115 36 63.2 23.0 1454 28.8 1820 34.5 2180 41.4
      127 36 56.1 25.4 1425 31.8 1784 38.1 2137 45.7
      139 37 51.5 28.0 1442 35.0 1803 42.0 2163 50.0
      152 38 46.2 30.4 1404 38.0 1756 45.6 2107 54.7
      178 45 40.0 35.6 1424 44.5 1780 53.4 2136 64.1
      203 52 34.7 40.6 1409 50.8 1763 60.9 2113 73.0
      305 73 22.1 61.0 1348 76.3 1686 91.5 2022 110.0
      SJH 32×16×38 21 6.9×5.3 368.0 7.6 2796 9.5 3496 11.4 4195 12.5
      44 23 307.0 8.8 2702 11.0 3377 13.2 4052 14.9
      51 28 257.0 10.2 2621 12.8 3290 15.3 3932 17.6
      64 34 200.0 12.8 2560 16.0 3200 19.2 3840 22.4
      76 38 163.0 15.2 2478 19.0 3097 22.8 3716 26.9
      89 44 134.0 17.8 2385 22.3 2988 26.7 3578 30.9
      102 48 117.0 20.4 2387 25.5 2984 30.6 3580 36.7
      115 53 103.0 23.0 2369 28.8 2966 34.5 3555 41.4
      127 57 91.0 25.4 2311 31.8 2814 38.1 3467 45.7
      139 62 84.5 28.0 2366 35.0 2958 42.0 3549 48.9
      152 66 77.1 30.4 2344 38.0 2930 45.6 3516 54.7
      178 75 66.5 35.6 2367 44.5 2959 53.4 3551 64.0
      203 84 58.7 40.6 2383 50.8 2982 60.9 3575 73.0
      254 108 46.0 50.8 2337 63.5 2921 76.2 3505 91.5
      305 132 37.5 61.0 2288 76.3 2861 91.5 3431 110.0
      SJH 40×20×51 28 8.4*6.2 345.0 10.2 3519 12.8 4416 15.3 5279 17.0
      64 38 266.0 12.8 3405 16.0 4256 19.2 5107 21.7
      76 43 217.0 15.2 3298 19.0 4125 22.8 4978 26.6
      89 51 189.0 17.8 3364 22.3 4215 26.7 5046 32.0
      102 57 162.0 20.4 3305 25.5 4131 30.6 4957 36.7
      115 62 141.0 23.0 3243 28.8 4061 34.5 4865 42.0
      127 69 127.5 25.4 3239 31.8 4055 38.1 4858 46.9
      139 75 115.0 28.0 3220 35.0 4025 42.0 4830 51.0
      152 81 104.5 30.4 3177 38.0 3971 45.6 4765 56.2
      178 93 88.5 35.6 3151 44.5 3938 53.4 4726 66.0
      203 108 77.5 40.6 3147 50.8 3937 60.9 4720 75.1
      254 138 61.3 50.8 3114 63.5 3893 76.2 4671 94.0
      305 168 51.4 61.0 3135 76.3 3922 91.5 4703 113.0
      SJH 50×25×64 58 11.1×7.6 410.0 12.8 5248 16.0 6560 19.2 7872 21.7
      76 74 337.0 15.2 5122 19.0 6403 22.8 7684 27.4
      89 81 287.0 17.8 5109 22.3 6400 26.7 7663 31.1
      102 102 244.0 20.4 4978 25.5 6222 30.6 7466 36.7
      115 117 215.0 23.0 4945 28.8 6192 34.5 7418 41.4
      127 132 193.0 25.4 4902 31.8 6137 38.1 7353 45.7
      139 147 169.0 28.0 4732 35.0 5915 42.0 7098 50.0
      152 162 155.0 30.4 4712 38.0 5890 45.6 7068 55.0
      178 192 134.0 35.6 4770 44.5 5963 53.4 7156 64.1
      203 216 117.0 40.6 4750 50.8 5944 60.9 7125 73.1
      254 270 90.0 50.8 4572 63.5 5715 76.2 6858 92.0
      305 316 74.0 61.0 4514 76.3 5646 91.5 6771 111.0
      SJH 63×38×76 87 11.6×12.3 618.0 15.2 9394 19.0 11742 22.8 14090 26.7
      89 113 515.0 17.8 9167 22.3 11485 26.7 13751 30.0
      102 136 438.0 20.4 8935 25.5 11169 30.6 13403 35.1
      115 148 370.0 23.0 8510 28.8 10656 34.5 12765 37.5
      127 160 333.0 25.4 8458 31.8 10589 38.1 12687 45.9
      152 172 269.0 30.4 8178 38.0 10222 45.6 12266 56.5
      178 203 226.0 35.6 8046 44.5 10057 53.4 12068 66.8
      203 225 198.0 40.6 8039 50.8 10058 60.9 12058 78.8
      254 292 155.0 50.8 7874 63.5 9843 76.2 11811 101.7
      305 330 128.0 61.0 7808 76.3 9766 91.5 11712 122.4
