模具弹簧厂家

SJL轻荷重模具弹簧

铭昊产品分类: SJL绿色弹簧
    制作标准:SJL绿色弹簧按ISO10243标准制作。
    弹簧材料:采用铬合金钢耐高温寿命长等特点。
    材料造型:呈矩形截面圆角形状减少应力集中。
    强压处理:三次以上强压处理,消除了内应力。
    强化处理:表面强化处理,延长弹簧疲劳寿命。
    使用寿命:最高寿命ISO10243标准300万次。
    表面处理:彩色电泳漆生产符合欧洲SOS标准。
    弹簧应用:应用于模具、夹具、工业离合器等。
    订购热线:400-803-0115

      三一(Sanyi)模具弹簧

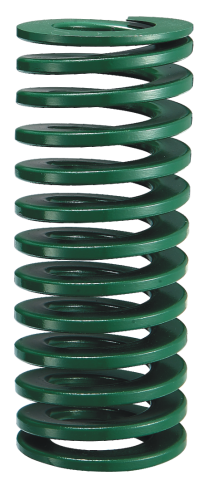

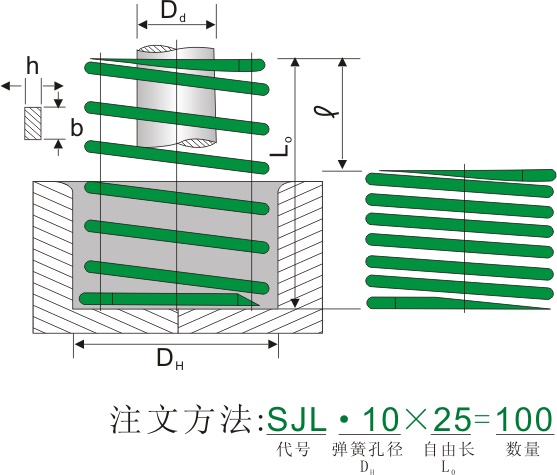

      SJL绿色模具弹簧图   SJL绿色弹簧尺寸图



      ISO-10243国际标准模具弹簧

      SJL轻荷重模具弹簧(绿色弹簧)

      荷重计算方式:弹簧刚度N/mm*l(压缩量)=N(荷重)
      如:代号SJL10*25(300万回时)
      1N=0.102N

      刚度N/mm*l(压缩量)=N(荷重)
      10.5*6.3=66.0.0N







      SJL绿色弹簧使用寿命与压缩比关系

      300万次 150万次 20万次 最大压缩量
      Lo×25% Lo×30% Lo×40% 参照压并






      ISO-10243国标SJL绿色弹簧规格表

      规格(modle ) 价格 b*h 刚度 压缩量 压缩量 压缩量





      压并

      外径×内径×长度 deflection deflection deflection
      DH ×Dd×Lo 25% 30% 40%
      3.000.000 1.500.000 200.000
      mm  RMB mm N/mm mm N mm N mm N mm
      SJL 10×5×25 3  1.7×1.1 10.5 6.3 66 7.5 79.0 10.0 105 12.5
      32 3.5 8.9 8 71 9.6 85.0 12.8 114 17.0
      38 4 7.1 9.5 68 11.4 81.0 15.2 108 20.0
      44 4.5 6.3 11 69 13.2 83.0 17.6 111 22.8
      51 5 5.2 12.8 67 15.3 80.0 20.4 106 26.5
      64 6 4.5 16 72 19.2 86.0 25.6 115 33.3
      76 7 3.4 19 65 22.8 76.0 30.4 103 39.5
      89 8 3 22.3 67 26.7 80.0 35.6 107 46.3
      305 20 1 76.3 84 91.5 92.0 122 122 160
      SJL 12.5×6.3×25 3.5 2.4×1.4 18.8 6.3 118 7.5 141 10.0 188 12.5
      32 4 17.2 8 138 9.6 165 12.8 220 16.0
      38 4.5 14.3 9.5 136 11.4 163 15.2 217 19.8
      44 5 12.7 11 140 13.2 168 17.6 224 23.0
      51 6 12 12.8 154 15.3 184 20.4 245 27.5
      64 7 9.8 16 157 19.2 188 25.6 251 34.5
      76 7.5 7.5 19 143 22.8 171 30.4 228 41.0
      89 8 5.7 22.3 127 26.7 152 35.6 203 48.0
      102 9 4.3 25.5 110 30.6 132 40.8 175 55.0
      115 12 3.1 28.8 89 34.5 107 46.0 143 62.1
      305 21 1.5 76.3 107 91.5 137 122 183 165
      SJL 16×8×25 4 3.2×1.5 25 6.3 158 7.5 188 10.0 250 11.8
      32 5 23 8 184 9.6 221 12.8 294 16.0
      38 6 19.4 9.5 185 11.4 222 15.2 296 19.0
      44 7 17 11 187 13.2 224 17.6 299 22.0
      51 8 15 12.8 192 15.3 230 20.4 306 25.5
      64 11 11 16 176 19.2 211 25.6 282 32.0
      76 12 10 19 190 22.8 228 30.4 304 38.0
      89 13 8.5 22.3 190 26.7 194 35.6 303 45.0
      102 16 7.6 25.5 194 30.6 233 40.8 310 52.0
      115 17 6.5 28.8 188 34.5 224 46.0 299 58.0
      127 18 5.9 31.8 188 38.1 225 50.8 300 64.0
      305 32 2.5 76.3 191 91.5 229 122 305 158
      SJL 20×10×25 8 4×2.1 56.2 6.3 354 7.5 422 10.0 562 12.0
      32 8.5 45.3 8 362 9.6 435 12.8 580 15.3
      38 9.5 33.8 9.5 321 11.4 385 15.2 514 18.6
      44 10 31 11 341 13.2 409 17.6 546 21.5
      51 10.5 25.5 12.8 326 15.3 390 20.4 520 25.0
      64 12 21 16 336 19.2 403.0 25.6 538 31.3
      76 13 17 19 323 22.8 388 30.4 517 37.3
      89 14 15 22.3 335 26.7 401 35.6 534 43.6
      102 16 12.7 25.5 324 30.6 389 40.8 518 50.0
      115 18 11.5 28.8 331 34.5 397 46.0 529 57.5
      127 19 10.1 31.8 321 38.1 385 50.8 513 63.5
      139 22 9 35 315 42 378 56.0 504 71.0
      152 25 8.1 38 308 45.6 369 60.8 486 77.5
      178 27 7.3 44.5 325 53.4 390 71.2 520 90.7
      305 44 4.1 76.3 313 91.5 375 122 500 158
      SJL 25×12.5×25 12 5.3×2.7 95 6.3 599 7.5 712 10.0 950 11.3
      32 13 75 8 600 9.6 720 12.8 960 15.5
      38 14 61.0 9.5 580 11.4 695 15.2 927 17.8
      44 16 52.2 11.0 574 13.2 689 17.6 919 21.0
      51 17 44.0 12.8 563 15.3 673 20.4 898 24.3
      64 19 35.2 16.3 574 19.2 676 25.6 901 31.0
      76 22 28.3 19.0 538 22.8 645 30.4 860 37.2
      89 25 24.4 22.3 544 26.7 651 35.6 869 43.1
      102 26 21.5 25.5 548 30.6 658 40.8 877 51.0
      115 28 18.9 28.8 544 34.5 652 46.0 869 58.0
      127 29 16.8 31.8 534 38.1 640 50.8 853 63.8
      139 33 15.5 35.0 542 42.0 651 56.0 868 70.0
      152 35 14.1 38.0 536 45.6 643 60.8 857 76.2
      178 41 12.5 44.5 556 53.4 668 71.2 890 92.6
      203 46 10.5 50.8 533 60.9 639 81.2 853 101.5
      305 66 7.1 76.3 541 91.5 650 122.0 866 156.0
      SJL 32×16×38 17 6.7×3.3 92.5 9.5 879 11.4 1055 15.2 1406 18.0
      44 18 79.5 11.0 875 13.2 1049 17.6 1399 21.1
      51 19 69.4 12.8 888 15.3 1062 20.4 1416 25.2
      64 26 53.2 16.0 851 19.2 1021 25.6 1362 31.5
      76 28 44.6 19.0 847 22.8 1017 30.4 1356 38.0
      89 34 37.5 22.3 836 26.7 1001 35.6 1335 46.0
      102 38 32.4 25.5 826 30.6 991 40.8 1322 53.0
      115 42 29.2 28.8 841 34.5 1007 46.0 1343 59.5
      127 46 25.3 31.8 805 38.1 964 50.8 1285 66.0
      139 51 23.2 35.0 812 42.0 974 56.0 1299 71.0
      152 56 21.8 38.0 824 45.6 994 60.8 1325 78.0
      178 66 18.5 44.5 823 53.4 988 71.2 1317 94.0
      203 78 16.0 50.8 813 60.9 974 81.2 1299 106.1
      254 97 12.8 63.5 813 76.2 975 101.6 1300 135.0
      305 120 10.5 76.3 801 91.5 961 122.0 1281 159.0
      SJL 40×20×51 22 8.0×4 92.5 12.8 1184 15.3 1415 20.4 1887 25.0
      64 31 73.5 16.0 1176 19.2 1411 25.6 1882 31.4
      76 36 63.4 19.0 1205 22.8 1446 30.4 1927 38.0
      89 42 51.5 22.3 1148 26.7 1375 35.6 1833 44.5
      102 48 43.6 25.5 1112 30.6 1334 40.8 1779 51.0
      115 53 40.1 28.8 1155 34.5 1383 46.0 1845 57.5
      127 57 37.6 31.8 1196 38.1 1433 50.8 1910 63.5
      139 62 32.5 35.0 1138 42.0 1365 56.0 1820 70.0
      152 66 28.4 38.0 1079 45.6 1295 60.8 1727 76.0
      178 75 25.6 44.5 1139 53.4 1367 71.2 1827 89.0
      203 87 23.1 50.8 1173 60.9 1407 81.2 1876 102.0
      254 108 17.5 63.5 1111 76.2 1334 101.6 1778 127.0
      305 127 15.0 76.3 1145 91.5 1373 122.0 1830 154.0
      SJL 50×25×64 48 11.1×5.3 155.0 16.0 2480 19.2 2976 25.6 3968 31.0
      76 58 125.0 19.0 2375 22.8 2850 30.4 3800 37.2
      89 70 110.0 22.3 2453 26.7 2937 35.6 3916 43.6
      102 84 94.5 25.5 2410 30.6 2892 40.8 3837 50.5
      115 92 81.6 28.8 2351 34.5 2815 46.0 3754 57.5
      127 108 71.5 31.8 2274 38.1 2724 50.8 3632 63.5
      139 120 67.0 35.0 2345 42.0 2814 56.0 3752 69.0
      152 132 60.5 38.0 2299 45.6 2759 60.8 3678 76.0
      178 151 52.5 44.5 2336 53.4 2804 71.2 3738 90.0
      203 182 44.5 50.8 2261 60.9 2710 81.2 3613 104.7
      254 236 35.5 63.5 2254 76.2 2705 101.6 3607 130.5
      305 281 29.0 76.3 2213 91.5 2654 122.0 3538 155.0
      SJL 63×38×76 72 11.2×7.8 190.0 19.0 3610 22.8 4332 30.4 5776 36.5
      89 97 161.0 22.3 3590 26.7 4299 35.6 5732 43.5
      102 120 132.0 25.5 3366 30.6 4039 40.8 5386 50.0
      115 132 117.0 28.8 3370 34.5 4037 46.0 5382 56.0
      127 144 104.0 31.8 3307 38.1 3962 50.8 5283 63.0
      152 158 84.6 38.0 3215 45.6 3858 60.8 5144 77.0
      178 188 71.8 44.5 3195 53.4 3834 71.2 5112 91.5
      203 210 62.0 50.8 3150 60.9 3776 81.2 5034 103.5
      254 278 47.5 63.5 3016 76.2 3620 101.6 4826 130.0
      305 318 38.5 76.3 2938 91.5 3523 122.0 4697 156.0



      联系铭昊



        深圳市铭昊五金模具有限公司

        全国咨询热线:400-803-0115
        电话:0755-28176793
        电话:0755-27522104
        电话:0755-27522105
        传真:0755-28072007
        传真:0755-61624520
        Email:minghao@31spring.cn
        地址:深圳市宝安区大浪街道赖屋山78栋(九巷三号)



        制造工厂:东莞市铭淏模具弹簧有限公司

        工厂地址:东莞市塘厦镇科苑城沙新璐202号金宝工业园A3栋一楼





      * 表示必填采购:SJL轻荷重模具弹簧
      * 联系人: 请填写您的真实姓名
      公司名称: 请填写您的公司名称
      联系电话:
      * 手机号码: 请填写您的联系电话
      电子邮件:
      联系地址:
      * 采购意向描述:
      请填写采购的产品数量和产品描述,方便我们进行统一备货。
      验证码: 验证码
      SB极重荷重模具弹簧
      SB极重荷重模具弹簧
      制作标准:茶色弹簧按日本JIS工业标准制作。
      弹簧材料:采用铬合金钢耐高温寿命长等特点。
      材料造型:呈矩形截面圆角形状减少应力集中。
      强压处理:三次以上强压处理,消除了内应力。
      强化处理:表面强化处理,延长弹簧疲劳寿命。
      使用寿命:最高寿命日标为100万次。
      表面处理:彩色电泳漆生产符合欧洲SOS标准。
      弹簧应用:应用于模具、夹具、工业离合器等。
      SH重荷重模具弹簧
      SH重荷重模具弹簧
      制作标准:绿色弹簧按日本JIS工业标准制作。
      弹簧材料:采用铬合金钢耐高温寿命长等特点。
      材料造型:呈矩形截面圆角形状减少应力集中。
      强压处理:三次以上强压处理,消除了内应力。
      强化处理:表面强化处理,延长弹簧疲劳寿命。
      使用寿命:最高寿命日标为100万次。
      表面处理:彩色电泳漆生产符合欧洲SOS标准。
      弹簧应用:应用于模具、夹具、工业离合器等。
      SM中荷重模具弹簧
      SM中荷重模具弹簧
      制作标准:红色弹簧按日本JIS工业标准制作。
      弹簧材料:采用铬合金钢耐高温寿命长等特点。
      材料造型:呈矩形截面圆角形状减少应力集中。
      强压处理:三次以上强压处理,消除了内应力。
      强化处理:表面强化处理,延长弹簧疲劳寿命。
      使用寿命:最高寿命日标为100万次。
      表面处理:彩色电泳漆生产符合欧洲SOS标准。
      弹簧应用:应用于模具、夹具、工业离合器等。
