模具弹簧厂家

SJM中荷重模具弹簧

铭昊产品分类: SJM蓝色弹簧
    制作标准:SJM兰弹簧按ISO10243标准制作。
    弹簧材料:采用铬合金钢耐高温寿命长等特点。
    材料造型:呈矩形截面圆角形状减少应力集中。
    强压处理:三次以上强压处理,消除了内应力。
    强化处理:表面强化处理,延长弹簧疲劳寿命。
    使用寿命:最高寿命ISO10243标准300万次。
    表面处理:彩色电泳漆生产符合欧洲SOS标准。
    弹簧应用:应用于模具、夹具、工业离合器等。
    订购热线:400-803-0115

      三一(Sanyi)模具弹簧

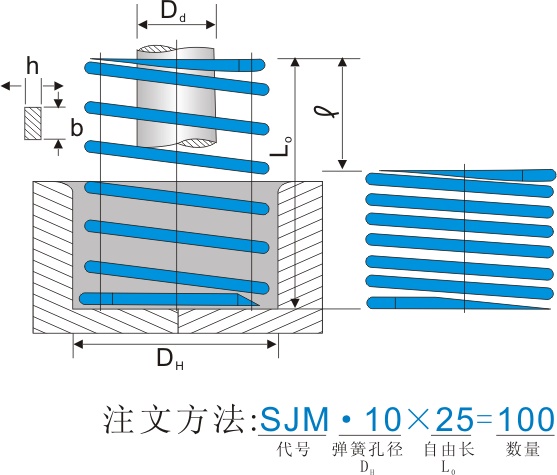

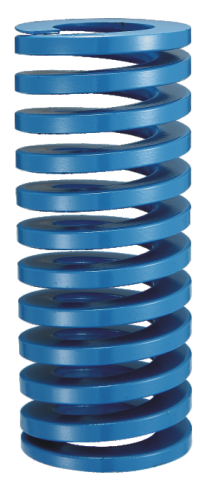

      SJM兰色模具弹簧图   SJM兰色弹簧尺寸图



      ISO-10243国际标准模具弹簧

      SJM中荷重模具弹簧(兰色弹簧)

      荷重计算方式:弹簧刚度N/mm*l(压缩量)=N(荷重)
      如:代号SJM10*25(300万回时)
      1N=0.102N

      刚度N/mm*l(压缩量)=N(荷重)
      16.1*6.3=101.0N







      SJM兰色弹簧使用寿命与压缩比关系

      300万次 150万次 20万次 最大压缩量
      Lo×25% Lo×30% Lo×37.5% 参照压并






      ISO-10243国标SJM兰色弹簧规格表

      规格(modle ) 价格 b*h 刚度 压缩量 压缩量 压缩量

      压并

      外径×内径×长度 deflection deflection deflection
      DH×Dd×Lo 25% 30% 37.5%
      3.000.000 1.500.000 200.000
      mm  RMB mm N/mm mm N mm N mm N mm
      SJM 10×5×25 3 1.8×1.3 16.1 6.3 101 7.5 121 9.4 151 10.2
      32 4 13.2 8.0 106 9.6 127 12.0 158 14.0
      38 4.5 11.9 9.5 113 11.4 136 14.3 170 16.4
      44 5 10.3 11.0 113 13.2 136 16.5 170 19.1
      51 6 8.9 12.8 114 15.3 136 19.1 170 23.0
      64 7 7.4 16.0 118 19.2 142 24.0 178 28.0
      76 8 5.4 19.0 103 22.8 123 28.5 154 34.0
      89 9 4.7 22.3 105 26.7 131 33.4 164 37.1
      305 21 1.6 76.3 122 91.5 146 114.4 183 133.0
      SJM 12.5×6.3×25 4 2.5×1.5 30.2 6.3 198 7.5 227 9.4 284 11.6
      32 4.5 24.8 8.0 198 9.6 238 12.0 298 16.0
      38 5 21.3 9.5 202 11.4 243 14.3 305 18.5
      44 6 18.4 11.0 202 13.2 243 16.5 304 21.0
      51 6.5 15.5 12.8 198 15.3 237 19.1 296 25.3
      64 7.5 12.2 16.0 195 19.2 234 24.0 293 32.1
      76 8 10.3 19.0 195 22.8 235 28.5 294 38.8
      89 8.5 8.5 22.3 190 26.7 227 33.4 284 45.4
      102 9.5 6.5 25.5 166 30.6 198 38.3 249 52.0
      305 28 2.1 76.3 160 91.5 192 114.4 240 150.0
      SJM 16×8×25 5 3.2×2.0 49.5 6.3 312 7.5 371 9.4 465 10.3
      32 6 37.3 8.0 298 9.6 358 12.0 448 13.5
      38 7 34.0 9.5 323 11.4 388 14.3 486 17.1
      44 8.5 30.1 11.0 331 13.2 397 16.5 497 19.8
      51 9 26.5 12.8 339 15.5 411 19.1 506 24.0
      64 10 20.4 16.0 326 19.2 392 24.0 490 30.0
      76 11 17.7 19.0 336 22.8 434 28.5 504 35.7
      89 14 15.1 22.3 337 26.7 403 33.4 504 41.8
      102 15 13.4 25.5 342 30.5 409 38.3 513 48.0
      115 17 11.7 28.8 337 34.5 404 43.1 504 54.0
      305 36 4.7 76.3 359 91.5 430 114.4 537 143.3
      SJM 20×10×25 8.5 4×2.4 95.0 6.3 598 7.5 712 9.4 893 10.3
      32 9 72.0 8.0 576 9.6 691 12.0 864 13.8
      38 10 59.8 9.5 568 11.4 682 14.3 867 16.4
      44 11.1 47.6 11.0 524 13.2 628 16.5 785 19.0
      51 12 41.7 12.8 534 15.3 638 19.1 796 22.5
      64 14 32.5 16.0 520 19.2 624 24.0 780 28.0
      76 14 25.3 19.0 481 22.8 577 28.5 721 34.0
      89 15 22.2 22.3 495 26.7 593 33.4 741 40.0
      102 17 20.0 25.5 510 30.6 612 38.3 766 46.0
      115 19 18.2 28.8 524 34.5 628 43.1 784 52.1
      127 20 16.6 31.8 528 38.1 632 47.6 790 57.1
      139 23 15.2 35.0 532 42.0 638 52.5 798 62.5
      152 26 13.3 38.0 505 45.6 606 57.0 758 68.4
      305 46 6.2 76.3 473 91.5 567 114.4 709 140.0
      SJM 25×12.5×25 13 5.3×3.2 140.0 6.3 882 7.5 1050 9.4 1316 10.2
      32 14 115.0 8.0 920 9.6 1104 12.0 1380 13.4
      38 15 91.0 9.5 865 11.4 1037 14.3 1301 15.8
      44 17 80.0 11.0 880 13.2 1056 16.5 1320 18.5
      51 19 68.1 12.8 872 15.3 1042 19.1 1301 21.4
      64 22 52.5 16.0 840 19.2 1008 24.0 1260 26.8
      76 26 42.8 19.0 813 22.8 976 28.5 1220 32.0
      89 30 37.9 22.3 845 26.7 1012 33.4 1266 37.5
      102 32 32.5 25.5 829 30.6 995 38.3 1245 43.0
      115 34 28.0 28.8 806 34.5 966 43.1 1207 48.3
      127 35 25.7 31.8 817 38.1 979 47.6 1223 53.4
      139 35 23.1 35.0 809 42.0 970 52.5 1213 58.4
      152 36 20.9 38.0 794 45.6 953 57.0 1191 64.0
      178 42 17.8 44.5 792 53.4 951 66.8 1189 75.0
      203 50 15.7 50.8 798 60.9 956 76.1 1195 87.3
      305 69 10.3 76.3 786 91.5 942 114.4 1178 134.0
      SJM 32×16×38 18 6.8×4 180.0 9.5 1718 11.4 2052 14.3 2574 16.3
      44 21 155.0 11.0 1705 13.2 2046 16.5 2573 19.0
      51 25 130.0 12.8 1664 15.3 1989 19.1 2483 22.5
      64 28 98.0 16.0 1568 19.2 1882 24.0 2352 28.8
      76 33 80.0 19.0 1520 22.8 1824 28.5 2280 34.2
      89 38 68.8 22.3 1534 26.7 1837 33.4 2298 40.1
      102 42 58.5 25.5 1492 30.6 1790 38.3 2241 47.0
      115 48 51.2 28.8 1475 34.5 1766 43.1 2207 53.0
      127 50 45.0 31.8 1431 38.1 1715 47.6 2142 58.5
      139 54 42.2 35.0 1477 42.0 1772 52.5 2216 65.0
      152 58 37.9 38.0 1440 45.6 1728 57.0 2160 71.5
      178 69 32.6 44.5 1451 53.4 1741 66.8 2178 83.5
      203 81 28.8 50.8 1463 60.9 1754 76.1 2192 95.4
      254 102 21.5 63.5 1365 76.2 1638 95.3 2049 119.3
      305 123 18.4 76.3 1404 91.5 1684 114.4 2105 143.3
      SJM 40×20×51 25 8.2×4.7 175.5 12.8 2246 15.3 2685 19.1 3352 21.4
      64 35 136.7 16.0 2187 19.2 2625 24.0 3281 26.9
      76 40 107.0 19.0 2033 22.8 2440 28.5 3050 32.7
      89 46 90.5 22.3 2018 26.7 2416 33.4 3023 38.3
      102 52 80.5 25.5 2053 30.6 2463 38.3 3083 44.0
      115 58 71.4 28.8 2056 34.5 2463 43.1 3077 50.6
      127 63 62.5 31.8 1988 38.1 2381 47.6 2975 55.9
      139 68 57.5 35.0 2013 42.0 2415 52.5 3019 61.2
      152 73 51.3 38.0 1949 45.6 2339 57.0 2924 66.9
      178 84 44.0 44.5 1958 53.4 2350 66.8 2953 78.0
      203 97 36.6 50.8 1859 60.9 2229 76.1 2785 89.3
      254 123 30.0 63.5 1905 76.2 2286 95.3 2859 111.7
      305 153 24.8 76.3 1892 91.5 2269 114.4 2837 134.2
      SJM 50×25×64 54 11.0×5.8 207.0 16.0 3312 19.2 3974 24.0 4968 28.1
      76 66 167.0 19.0 3173 22.8 3808 28.5 4760 34.2
      89 78 141.0 22.3 3144 26.7 3765 33.4 4709 40.0
      102 90 120.0 25.5 3060 30.6 3672 38.3 4596 46.9
      115 98 107.0 28.8 3082 34.5 3692 43.1 4612 52.9
      127 117 97.5 31.8 3101 38.1 3715 47.6 4641 58.4
      139 130 87.6 35.0 3066 42.0 3679 52.5 4599 63.9
      152 142 81.0 38.0 3078 45.6 3694 57.0 4617 70.0
      178 168 70.0 44.5 3115 53.4 3738 66.8 4606 82.0
      203 195 60.0 50.8 3048 60.9 3654 76.1 4566 93.3
      229 218 51.3 57.3 2939 68.7 3524 85.9 4398 105.4
      254 240 44.2 63.5 2807 76.2 3368 95.3 4212 117.0
      305 285 38.1 76.3 2907 91.5 3486 114.4 4359 140.3
      SJM 63×38×76 80 11.5×9.1 305.0 19.0 5795 22.8 6954 28.5 8693 30.5
      89 105 256.0 22.3 5709 26.7 6835 33.4 8550 36.5
      102 128 218.0 25.5 5559 30.6 6671 38.3 8349 43.0
      115 140 185.0 28.8 5328 34.5 6383 43.1 7974 48.5
      127 152 166.0 31.8 5279 38.1 6325 47.6 7902 54.6
      152 166 135.0 38.0 5130 45.6 6156 57.0 7695 66.9
      178 195 113.0 44.5 5029 53.4 6034 66.8 7548 78.0
      203 218 101.0 50.8 5131 60.9 6151 76.1 7686 89.3
      229 258 90.1 57.3 5163 68.7 6190 85.9 7740 100.7
      254 284 78.5 63.5 4985 76.2 5982 95.3 7481 111.8
      305 322 65.0 76.3 4960 91.5 5948 114.4 7436 134.2
